Um einen Router als Freifunk-Knoten verwenden zu können, muss auf diesem das Freifunk Betriebssystem – die Freifunk Firmware – installiert werden. Die Installation ist ganz einfach, du benötigst auch keine technischen Kenntnisse. Wenn du dieser Anleitung folgst, kann eigentlich nichts schiefgehen. Und los!
Vorbereitungen
Schritt 1: Firmware herunterladen

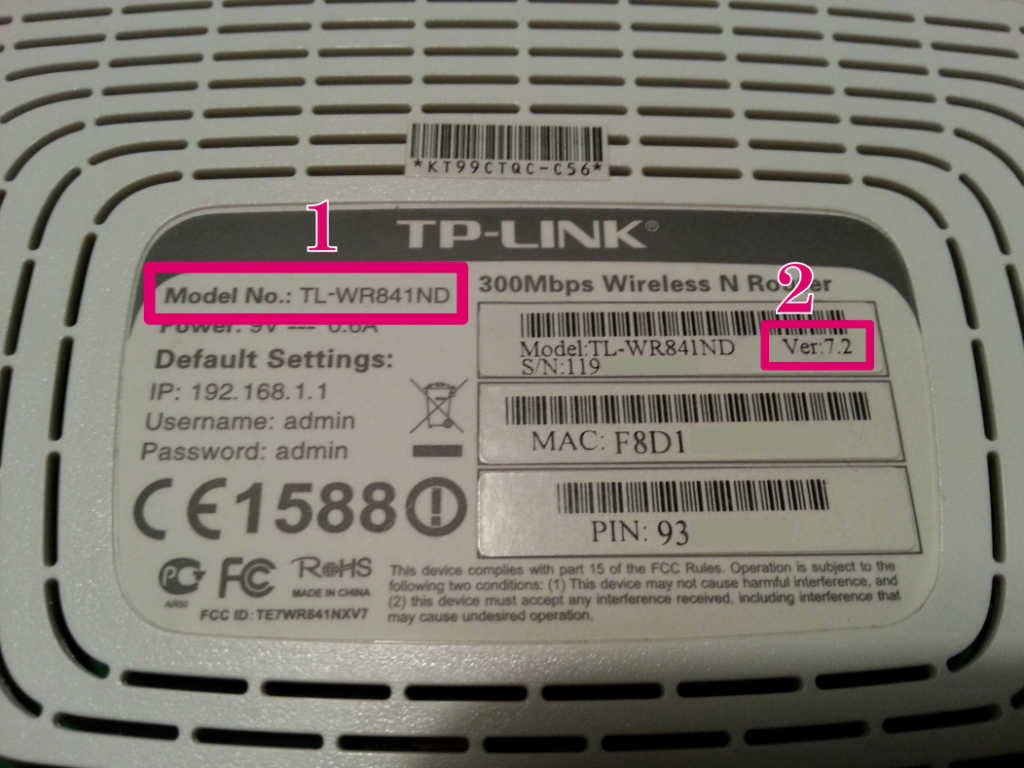

Die Freifunk Firmware gibt es für viele verschiedene Router Modelle. Von einem Router Modell gibt es unter Umständen auch noch mehrere sogenannte Hardware-Revisionen. Aus diesem Grund ist es sehr wichtig, dass du im Vorfeld in Erfahrung bringst, welches Router Modelle welcher Hardware-Revision du genau hast, um die richtige Firmware herunterladen zu können.
Lade nun die passende Firmware für die Erstinstallation von unserer Firmware Seite herunter.
Schritt 2: Freifunk-Knoten mit dem Computer verbinden
Nun ist es Zeit die Antennen (falls vorhanden) an deinen Freifunk-Knoten zu schrauben und diesen mit deinem Computer zu verbinden.

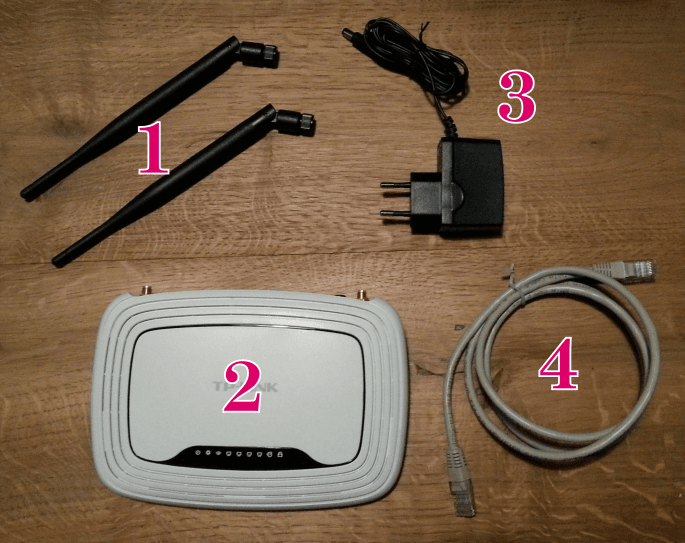

Bitte schraube zuerst die Antenne(n) (1) an die Gewindestecker deines Knotens (2), den du anschließend mit dem beiliegenden Steckernetzteil (3) mit Strom versorgst. Verbinde danach deinen Knoten mit dem beiliegenden grauen Kabel (4) mit deinem Computer.

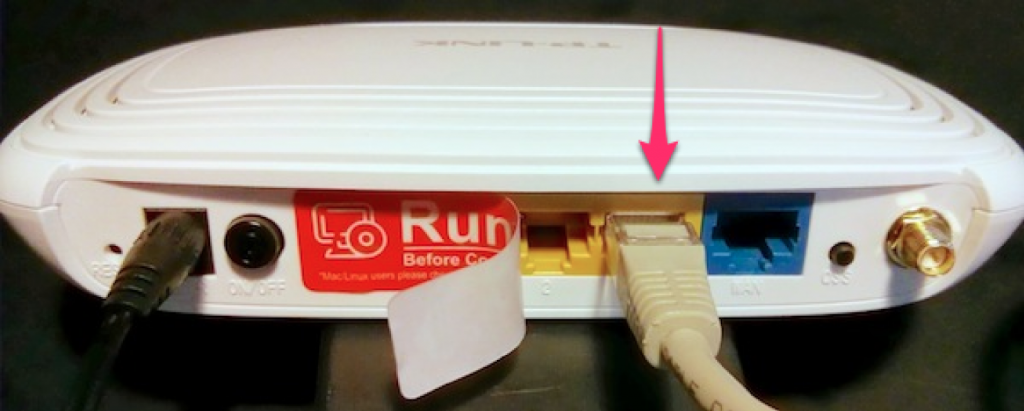

Das graue Kabel muss in den sogenannten LAN-Port (Netzwerkbuchse) am Freifunk-Knoten gesteckt werden. Bei den TP-Link Geräten sind das meistens die gelben Buchsen. In der Regel sind die Buchsen aber auch entsprechend mit LAN bzw. WAN (Internetbuchse) gekennzeichnet.
Firmware einspielen
Schritt 3: Administrations-Webseite aufrufen
Um die Freifunk Firmware einzuspielen, benötigst du auf deinem Computer einen Webbrowser und die passende Firmware Datei, die du schon unter Schritt 1 heruntergeladen hast.
Öffne also in einem Webbrowser deiner Wahl die Adresse http://192.168.0.1. Die neueren Geräte sind unter dieser Adresse erreichbar. Falls das nicht funktionieren sollte hast du evtl. ein älteres Modell erwischt:
- Probiere http://192.168.1.1 aus
- Suche auf der Rückseite des Geräts nach Hinweisen
- Schaue im Handbuch nach
Wenn das funktioniert hat, musst du dich nun mit Benutzernamen und Passwort anmelden. In den meisten Fällen ist das:
- Benutzername: „admin“
- Passwort: „admin“

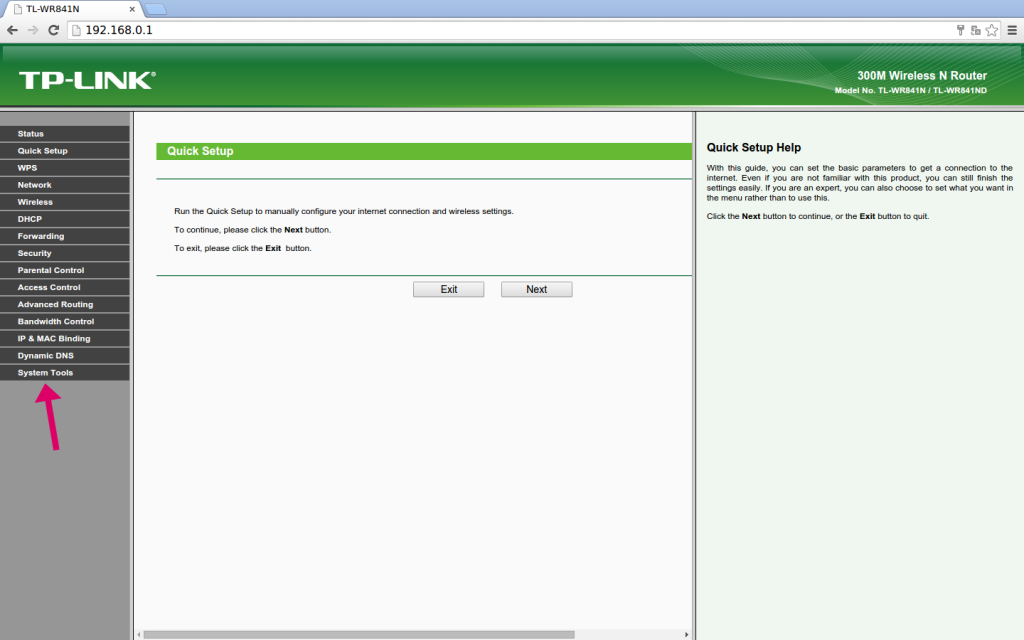

Sollte das nicht funktionieren, schaue im Handbuch oder auf der Rückseite des Knotens nach oder setze das Gerät mit dem Reset-Knopf auf die Werkseinstellungen zurück und versuche es anschließend erneut. Nun sieht das Fenster ungefähr so aus – folge dem Link „System Tools“.
Das Untermenü „System Tools“ öffnet sich. Wähle den Unterpunkt „Firmware Upgrade“.

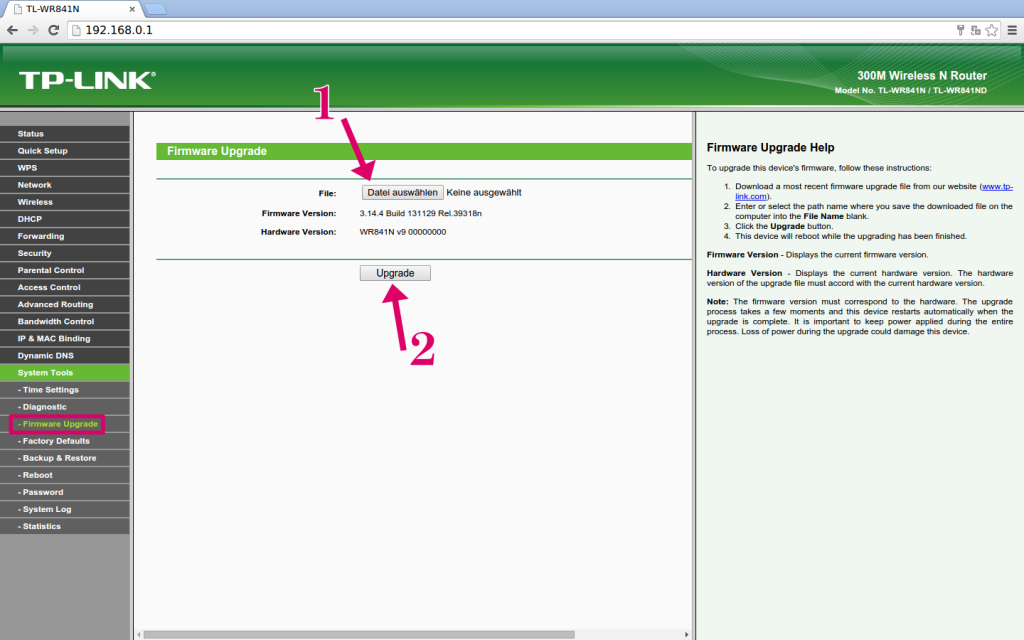

Zuerst die Firmware Datei auswählen (1), die zuvor heruntergeladen wurde. Danach mit einem Klick auf „Upgrade“ (2) den Prozess starten.

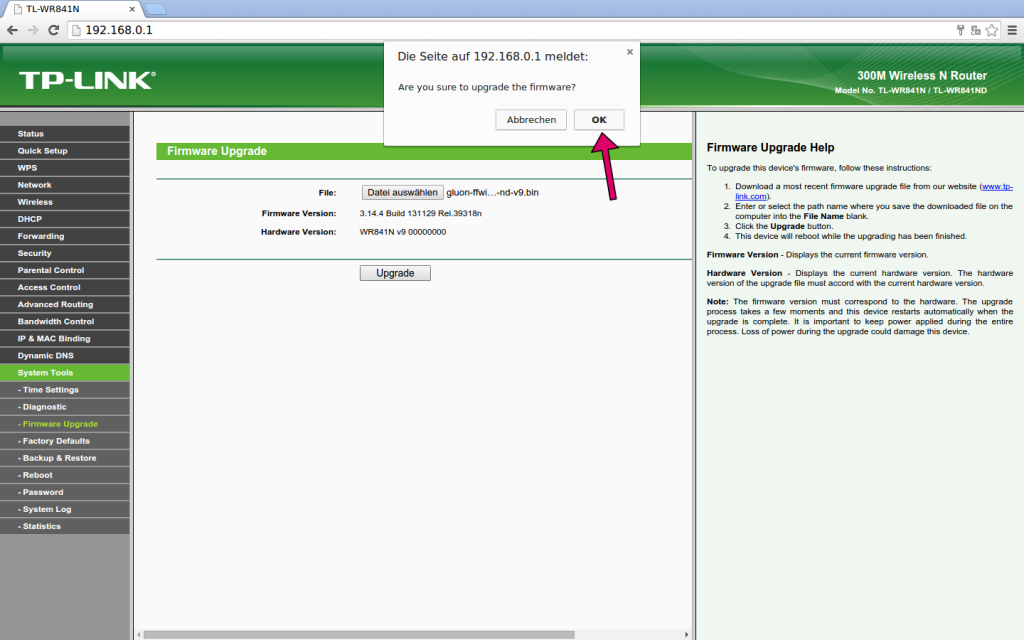

Du musst einmal bestätigen, dass du die neue Firmware wirklich einspielen willst.

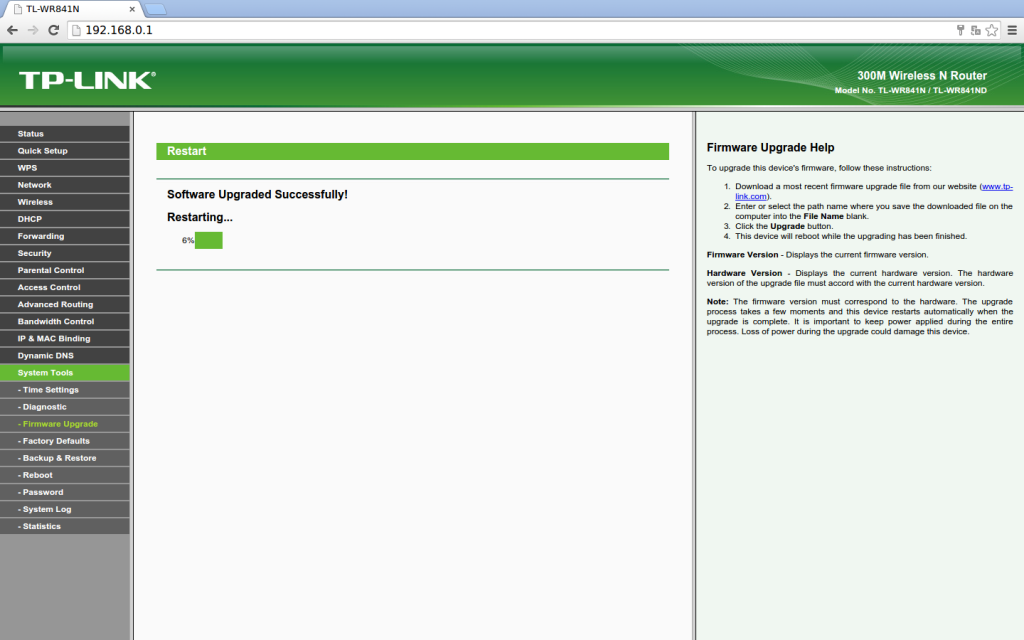

Fast geschafft. Die Freifunk Firmware wird nun auf deinen Knoten geladen und installiert. Bitte ziehe auf keinen Fall das Strom- oder Netzwerkkabel heraus. Das Gerät wäre anschließend defekt.
Schritt 4: Neustart
Nachdem die Firmware fertig eingespielt ist, startet dein Freifunk-Knoten neu. Zuerst blinken alle Lämpchen wild, dann gehen sie aus. Wenn danach das Lämpchen mit dem Zahnrad gemütlich vor sich hin blinkt, ist dein Knoten die Freifunk Firmware geladen und ist bereit für die Konfiguration.
Knoten einrichten
Schritt 5: Konfiguration starten
Jetzt kannst du den Knoten über den Browser konfigurieren. Dazu rufst du in deinem Browser folgende Adresse auf:
http://192.168.1.1

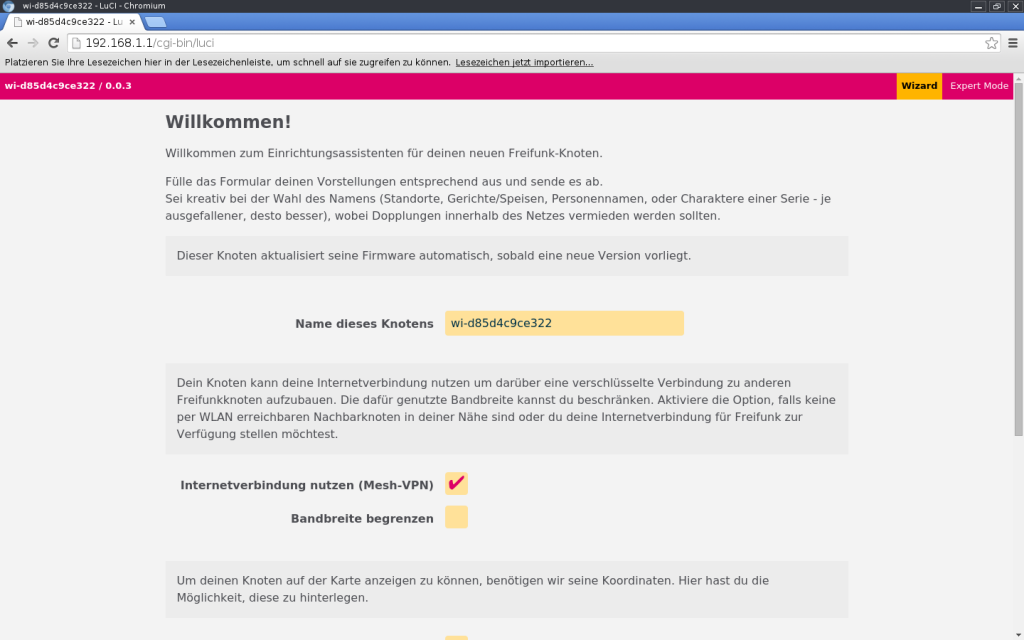

Dein Browserfenster sieht nun ungefähr so aus, wie im folgenden Bild.
Schritt 6: Knotenname
Als Erstes gibst du deinem Knoten einen Namen. Nimm einen, der dir gefällt und der vielleicht ein wenig über den Standort des Knotens aussagt. z.B. FreeWayLan. Bitte achte darauf, dass keine Sonderzeichen außer der Bindestrich im Namen erlaubt sind. Wenn du ein Leerzeichen brauchst, verwende einen Bindestrich.
Schritt 7: Mesh-VPN
Wenn keine anderen Knoten in WLAN Reichweite sind, setze nun einen Haken hinter „Mesh-VPN aktivieren“, um eine verschlüsselte Verbindung über deinen Internet-Router zum Freifunk-Server herzustellen. Der Freifunk-Server verbindet deinen Freifunk-Knoten über das Internet mit allen anderen Teilen des Freifunk-Netzes, die nicht über WLAN erreicht werden. Wenn diese Option nicht aktiviert wird kann der Knoten nur mit den Knoten kommunizieren, die er direkt oder indirekt per WLAN oder über andere Knoten mit aktivierter Option erreicht. Der Zugang zum Internet ist dann nur möglich, wenn mindestens bei einem der erreichbaren Knoten diese Option aktiviert ist. Beim Aktivieren wird die Option „Mesh-VPN Bandbreite begrenzen“ sichtbar.
Option: Bandbreitenbegrenzung
Wenn du einen normalen Internet-Anschluss hast, brauchst du die Begrenzung nicht zu aktivieren. Dein Knoten wird im alltäglichen Betrieb nicht allzu viel von deiner Bandbreite in Anspruch nehmen. Unsere Empfehlung ist deshalb, die Begrenzung nicht zu aktivieren. Solltest du aber trotzdem eine Begrenzung eintragen wollen, setze den Haken „Mesh-VPN Bandbreite begrenzen“ und trage in die beiden Felder darunter die gewünschten Limits ein. Die Minimalwerte sind 1000 im oberen und 100 im unteren Feld.
Schritt 8: Standort

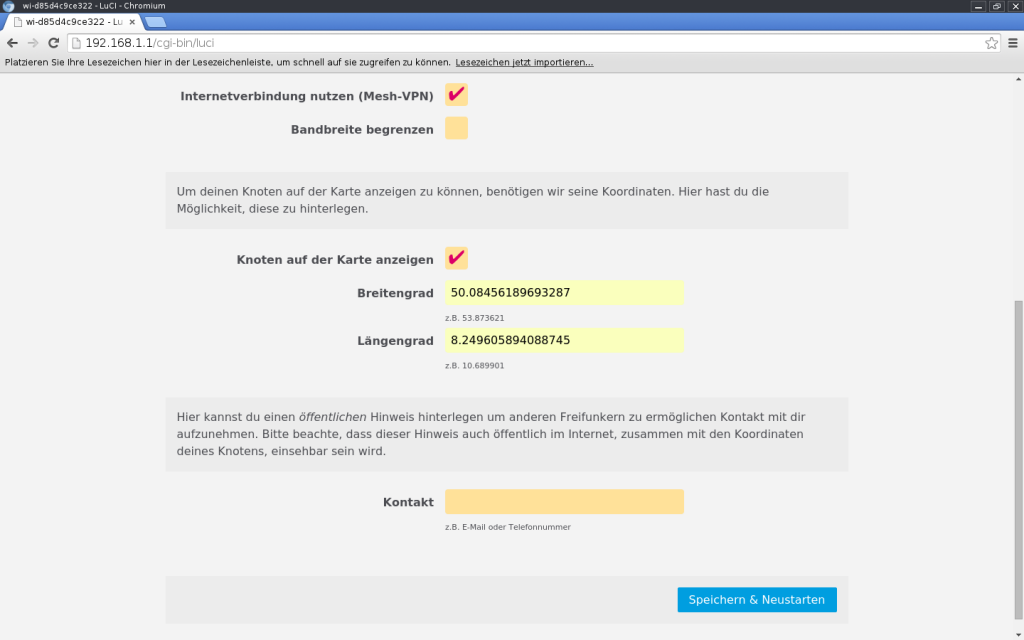

Wenn du möchtest, dass du und andere Mitmenschen den Standort deines Knotens in der Freifunk-Karte sehen können, dann musst du hier ein Häkchen setzen und in die rot unterlegten Felder Geo-Koordinaten eintragen. Die erforderlichen Werte für den Breiten- und Längengrad kannst du mit Hilfe von Google Maps ermitteln. Klicke einfach mit der rechten Maus-Taste auf die gewünschte Stelle in der Karte und wähle Was ist hier? aus. Die Geo-Koordinaten werden daraufhin oben Links unter der Adresse angezeigt.
Schritt 9: Kontakt
Um einen Knoten-Betreiber erreichen zu können, braucht die Gemeinschaft eine Kontakt-Möglichkeit. Du kannst dazu in diesem Feld beispielsweise eine E-Mail Adresse eintragen oder einen Namen, der dir von anderen aktiven Freifunkern zugeordnet werden kann. Beachte, dass die Kontaktdaten, die du hier eingibts, im gesamten Freifunk-Netz (nicht Internet!) zugänglich sind. Wenn Du magst, kannst du hier mehrere Werte eintragen. Trenne diese bitte mit einem Komma. Wenn du unsicher bist, dann lass dieses Feld leer. Du kannst das später noch ändern.
Schritt 10: Knoten bekanntmachen
Klicke auf Fertig.

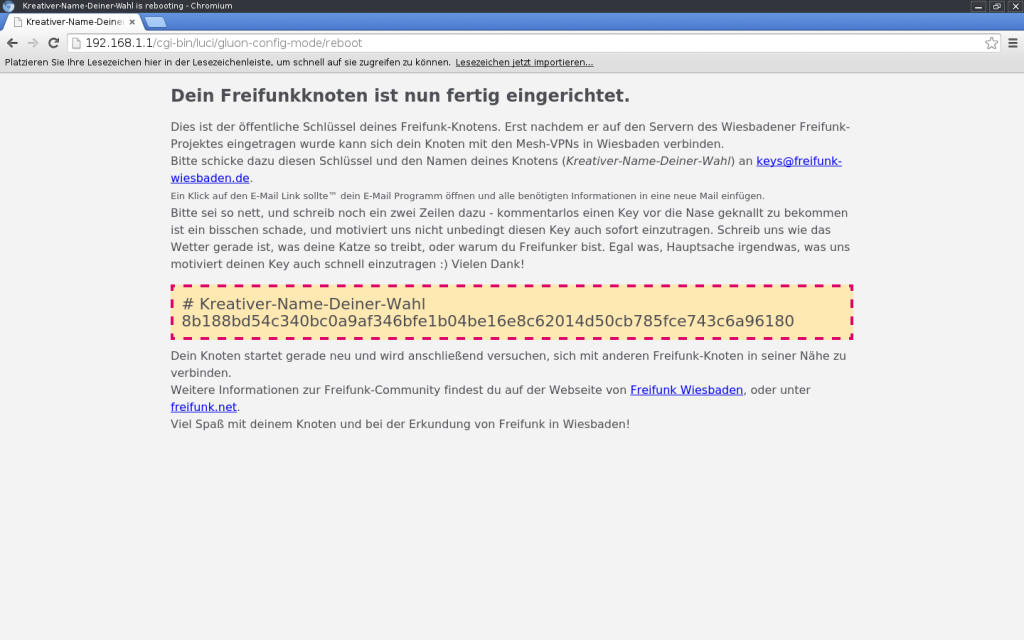

Die nun erscheinende Seite fasst zusammen, was du als nächstes tun solltest. Hast du in Schritt 4 das Mesh-VPN aktiviert, zeigt die Seite wie in der Abbildung einen eingerahmten Block an, welcher deinen Knoten Namen und einen VPN-Schlüssel enthält. Sende den Inhalt dieses Blocks an keys@freifunk-mainz.de.
Es kann eine Weile dauern, bis dein Knoten die Verbindung zum Freifunk-Netz aufbaut, da der Schlüssel manuell eingetragen werden muss.
Hast du Mesh-VPN nicht aktiviert, werden diese Daten nicht angezeigt und du brauchst keine Mail versenden.
Schritt 11: Knoten ans Internet anschließen

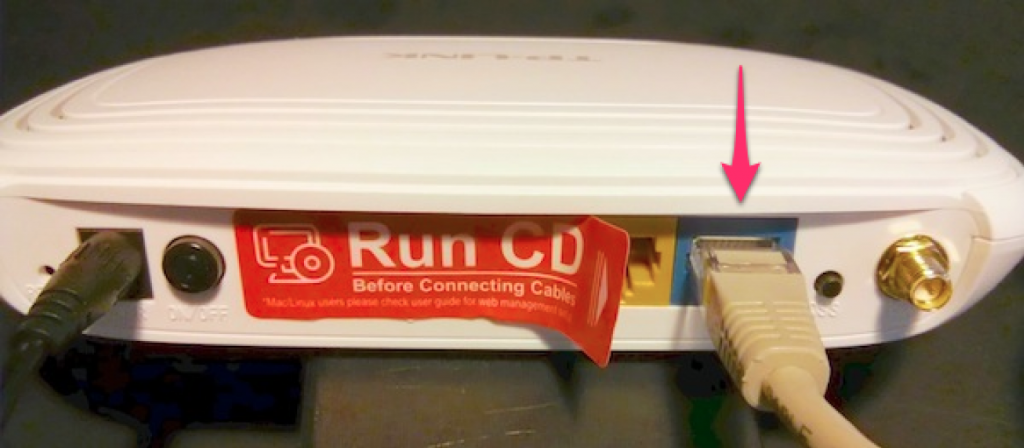

Nun kannst du den Knoten ans Internet anschließen. Dazu musst du das LAN-Kabel auf der Rückseite deines Knoten umstecken: Bisher hattest du das Kabel in der gelben Buchse. Jetzt muss es in die blaue. Verbinde dann noch das andere Ende des Kabels mit deinem Internet-Router und dein neuer Freifunk-Knoten ist am Netz.
Alternativ kannst du deinen Knoten auch nur zum Meshing verwenden. Dazu muss allerdings mindestens ein anderer Freifunk-Knoten in WLAN-Reichweite sein. Wenn einer der Knoten in dem Mesh-Netzwerk eine Internet-Verbindung hat, wird diese mit deinem Knoten geteilt.
Fragen?
Solltest du Fragen oder Probleme haben, kannst du dich gerne an uns wenden. Kontakt-Möglichkeiten sind ganz unten auf dieser Seite zu finden.
Noch ein wichtiger Hinweis zum Schluss
Das Freifunk-Netz wird getunnelt. Daher ist es Diensten wie Facebook, Googlemail usw. in vielen Fällen nicht möglich, zu ermitteln, wo du dich befindest. Das hilft deine Privatsphäre zu schützen, und zwar auch im Hinblick auf die sogenannte Störerhaftung.
